Crane Menara Hammerhead

Hammerhead Tower Crane adalah sejenis derek menara yang banyak digunakan dalam konstruksi bangunan. Dengan kinerja yang sangat baik dan penerapannya yang luas, ia memainkan peran penting dalam bidang konstruksi bangunan.



Hammerhead Tower Crane mengadopsi komponen listrik yang diproduksi oleh pabrik listrik profesional dengan teknologi canggih asing, yang memiliki umur panjang, lebih sedikit kegagalan, pemeliharaan sederhana dan pekerjaan yang andal. Batang pengikat ganda yang kaku menggantung ledakan pengangkat yang besar, lengan derek memiliki kekakuan yang baik, bobot ringan, penampang kecil, ketahanan angin kecil, penampilan yang indah, dan beberapa variasi panjangnya untuk memenuhi kebutuhan konstruksi yang berbeda; Cab pengemudi independen dan eksternal, dengan visibilitas yang baik dan ruang internal yang besar, menciptakan lingkungan kerja yang baik untuk operator; Pembatas yang terbunuh diadopsi, yang memfasilitasi pengemudi untuk melewati dan ke bawah dari tengah derek menara; Tabel tautan lanjutan digunakan untuk mengoperasikan setiap mekanisme, yang mudah dioperasikan dan mudah dipelihara; Semua jenis perangkat pengaman lengkap, dan itu sudah selesai

Produk mekanik atau mekatronik, yang cocok untuk lingkungan konstruksi yang keras dan dapat memastikan operasi yang andal dari crane menara;



Perangkat pemecah anti-tali trolley (anti-slip) dan perangkat pemecah anti-kerajinan, sistem baris tali pengangkat, sistem pengencangan tali traksi, dll. Semua mengadopsi teknologi canggih yang matang dan andal di rumah dan di luar negeri.

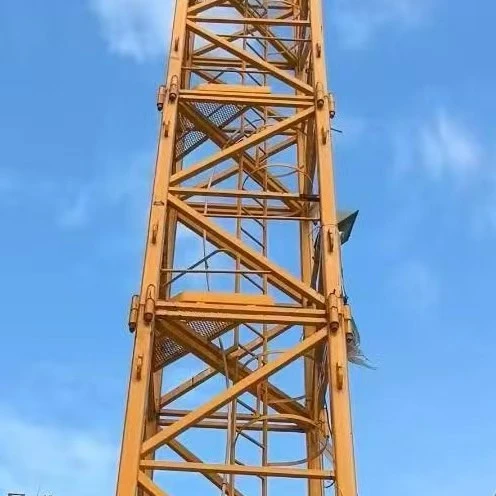

1. Tiang Menara

Fungsi: Mendukung struktur vertikal utama seluruh crane dan menentukan ketinggian crane.

Komposisi: Ini terbuat dari bagian standar (modul tinggi standar) yang dihubungkan oleh baut atau lengan berkekuatan tinggi, dan dapat ditingkatkan bagian demi bagian sesuai dengan persyaratan konstruksi.

Jenis: dibagi menjadi tipe tetap (dikonsolidasikan dengan fondasi) dan tipe yang terpasang (terhubung ke bangunan dengan perangkat dinding yang terpasang).



2. CRANE ARM (JIB)

Fungsi: Lengan kerja utama yang memanjang secara horizontal untuk bahan pengangkat.

Keanehan:

Desain Hammerhead: Lengan derek dan lengan keseimbangan ditetapkan di bagian atas menara, bagian atas menara tidak berputar, dan hanya ledakan yang digerakkan oleh mekanisme slewing.

Sisi lengan non-sealance: Biasanya panjang tetap, di mana kait bergerak.

Struktur: terdiri dari gulungan atau pipa baja, desain ringan untuk mengurangi momen lentur.



3. Jib Counter

Fungsi: Seimbangkan beban boom untuk memastikan stabilitas crane.

Menyusun:

Counterweight: Beton atau blok besi cor, berat dihitung agar sesuai dengan kapasitas pengangkatan maksimum.

Mekanisme pengangkat: Biasanya dipasang pada lengan keseimbangan, termasuk tali winch dan kawat.



4. Unit Sleewing

Fungsi: Dorong lengan boom dan keseimbangan untuk berputar secara horizontal (biasanya 360 derajat rotasi tidak terbatas).

Menyusun:

SLEWING RING: Bantalan besar menghubungkan bagian atas menara ke boom.

Motor dan Reducer: Berikan daya slewing.



5. puncak atau kepala kucing

Fungsi: Hubungkan lengan crane, lengan seimbang dan menara tubuh untuk mendukung mekanisme slewing.

Fitur Hammer Head: Bagian atas menara diperbaiki, dan boom berputar untuk membentuk penampilan "palu".



6. Sistem Pengangkat

Fungsi: Kontrol angkat kait.

Menyusun:

WINCHES: Memberikan tenaga, tali kawat angin.

Tali Kawat dan Blok Katrol: Mengirimkan Daya ke Kait.

Hook: Beban yang ditangguhkan.



7. Kabin Operator

Lokasi: Biasanya terletak di bawah boom atau di sisi menara, memberikan pemandangan yang indah.

Fungsi: Operator mengontrol pengoperasian crane dan dilengkapi dengan sistem pemantauan elektronik (misalnya pembatas beban, indikator amplitudo).



8. Base/Foundation

Fungsi: Transfer beban crane ke tanah.

Jenis:

Fixed Foundation: Baut jangkar blok beton.

Yayasan Seluler: Langka, membutuhkan desain khusus.



9. Perangkat keselamatan

Perangkat yang harus dimiliki:

Pembatas torsi (untuk mencegah kelebihan muatan)

LIFTING HEIT LIMITER

Pembatas benteng

Anemometer (alarm kecepatan angin tinggi)



10. Sistem lampiran (opsional, untuk bangunan bertingkat tinggi)

Fungsi: Tubuh menara terhubung ke bangunan dengan menempelkan batang dinding untuk meningkatkan stabilitas.

Jarak: Biasanya diatur setiap 20 ~ 40 meter.





Struktur stabil: Desain kepala palu mengurangi momen lentur dari tubuh menara, yang cocok untuk pengangkatan rentang besar.

Berbagai operasi: Lengan horizontal menutupi jari -jari besar (umum 40 ~ 80 meter).

Instalasi modular: Dapat didongkrak saat bangunan naik (dengan sistem jacking hidrolik).

Mode multi-kerja: Dukung pemasangan kaki, perbaikan di bawah frame, pemasangan baut tertanam, lampiran dinding eksterior dan metode kerja lainnya untuk beradaptasi dengan kebutuhan konstruksi yang berbeda.

Kecepatan kerja dan stabilitas yang tinggi: Mengadopsi skema regulasi kecepatan tanpa langkah frekuensi untuk memastikan pekerjaan yang stabil dan andal.

Lingkungan visibilitas dan operasi yang unggul: Kabin pengemudi independen dan eksternal, dengan bidang penglihatan yang luas dan ruang internal yang besar, menyediakan lingkungan kerja yang baik.

Keselamatan & Keandalan Sistem Kontrol Listrik Lanjutan: Kontrol PLC untuk meningkatkan keandalan dan keamanan.

Komponen Listrik Tahan Lama: Pengenalan Teknologi Lanjutan Asing untuk Menghasilkan Komponen Listrik, Kehidupan Layanan 3 ~ 4 kali lebih lama dari komponen domestik, lebih sedikit kegagalan, pemeliharaan sederhana.

Penerapan berbagai skenario aplikasi: Cocok untuk berbagai objek konstruksi, termasuk bangunan bertingkat tinggi, jembatan, pelabuhan dan proyek skala besar lainnya.

Desain Populer Internasional: Penampilan seluruh mesin itu indah, sejalan dengan tren mode internasional.
